　　下面是针对浙大软件的具体操作而做的简要操作说明。

第一章 启动系统

（一）开机与关机

1.开机顺序

打开显示屏→扫描仪→打印机→计算机

计算机自动检测各个仪器的状态,最后进入win2000画面

2.关机顺序

用鼠标点屏幕右上角的“x”关闭所有窗口,再用鼠标单击“开始”关闭系统→屏幕出现“现在可以安全关闭计算机”后,主机自动关闭→关闭扫描仪→关闭显示屏

（二）写花系统的进入

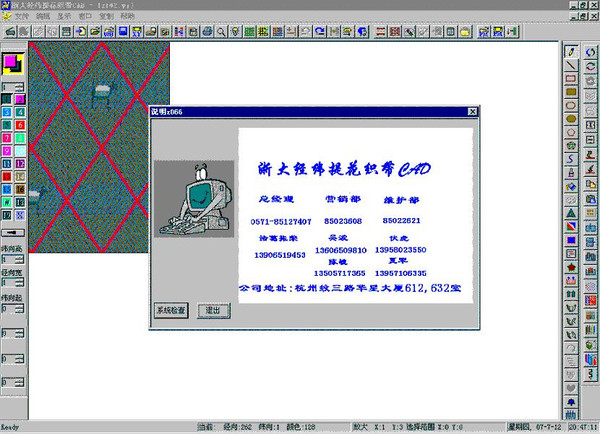

双击“ 图标”

（三）系统操作步骤概述

??扫描 :纹样→扫描→分色→设经、纬线→存意匠图

2.绘图:读取意匠图→修改图案→保存意匠图

3.工艺处理:上下接回头→铺组织→多造处理→存意匠图

4.纹板处理:选择样卡→生成纹版→检查纹版→拷贝纹版

第二章 功能介绍

(以下“单击”如不特别指明,均指用鼠标左键单击)

上工具条

1．扫描：

(1)单击该键,此时出现在屏幕上的是一幅上一次扫描后的图案,检查扫描设置:扫描类型“百万种色彩”分辩率“80--300”dpi.

(2)单击"预览"计算机开始扫描,结束后屏幕上出现一幅图和一个闪烁的虚线框.

(3)将光标移至虚线框边上,光标出现<->或 ,则可拉动边框定取范围.若将光标移至虚线框内,光标变成 时,可移动整个范围.

(4)扫描范围定好后,单击"扫描",开始扫描,稍后屏幕上会出现扫描后的图案.

(5)如需要反复分色,可以先存BMP图,反之可省略此步

a.单击屏幕上方“文件”→文档另存,存图路径为c:\zdjw\Yj

b.取文件名“***”,单击“保存”即可

(6)手工分色,在需分色的颜色上移动鼠标,注意左上方当前色的变化,颜色认可后单击即确定,依次类推,至分色完毕.

2．逼真自动分色：

单击该键，选择分色数（20—50），确定即可。

3．逆时针校正：

扫描后，先存 bmp图（或读取已存的bmp图），如发现图稍右偏单击该键，bmp图即逆时针校正，再单击再校正，但偏差太大时应重新扫描。

4．顺时针校正：

扫描后 ,先存bmp图(或读取已存的bmp图)，如发现图稍左偏单击该键，bmp图即顺时针校正，再单击再校正，但偏差太大时应重新扫描。

5．上下拼接：

6．分色、新建意匠：

??单击该键出现如下图

输入“经线数” (经密x图案宽度)

“纬线数” (纬密x图案高度)

“经/纬比”(不能为零)

“颜色数”(>分色数)

“位/象索”(必须为8)

??单击“确定” ,即出现一幅分色完的意匠图

(3)存意匠文件,单击 (存储文档),

存图路径 :c:\zdjw\yj,输入文件名“***”,单击“保存”即可

7.打开文档

(1)单击该键,出现一个对话框

(2)选择文件类型:意匠文件,图形文件,小样文件

(3)点取所需的文件名,单击"打开'",即出现该文件的内容

8．读取纹版：

(1)单击该键，出现对应于当前样卡的纹版文件（ep或wb）

(2)点取所需的纹版文件，打开即可

(3)如出现样卡错误，样卡库有的就点“修改样卡”重新读取正确样卡，确定后，再重复以上操作

(4)如该样卡没有的，根据提示重新创新一个新样卡，确定后点“读取纹版”，再根据读出的ep文件修改该样卡。

9．存储文档

在对扫描后的意匠图进行修改的过程中,单击该键就可以把意匠图存入计算机硬盘中

10.保存小样

完全修改好意匠图后需保存小样，以便在操作“相容”功能时调出保存的小样，

单击该键，提示“确实要保存小样文件？”，单击“确定”即可

10．拷贝纹版到A盘：

(1)单击该键,出现一个对话框

(2)选择单块纹版(wb)或电子纹版(ep,hb,ml,jc5......)等文件夹

(3)点取所需拷贝的纹版文件名,单击“发送”即可(需先插入软盘)

11.重设意匠：

(1) 如要修改意匠规格时 ,单击该键,出现一个对话框

(2)删除原有经(或纬)线数,添入新值

(3)如要按比例缩放意匠图,需在对话框左下方“改变时缩放”处打钩即可,反之“改变时缩放”处不打钩,则图案只在原图的基础上加宽一条背景色或截取一部分图案

12.90度旋转：

单击该键,整幅意匠进行顺时针90度旋转

13.打印

??先读出要打印的图 ,再在屏幕左上方“文件”上单击一下,出现一个菜单

??单击 “ 打印设置 ” 出现一个对话框 ,设置完毕,单击 “ 确定 ” 退出

(3)单击“文件”→打印预览→close→单击该键→确定

14．意匠预览：

(1)单击该键，在屏幕上显现出十六幅（或四幅）意匠图，点击“下一页”即可按序出现十六幅（或四幅）一组的预览图，最多可连续看3000幅

(2)如多于3000幅后的意匠要预览，可选择“首意匠”文件的第一个字母，

再点“刷新”可接着往下预览

(3)选择“路径”，再点“刷新”可预览其它路径下的意匠图

(4)用鼠标点取所需的意匠图，再单击“读取”即可打开此图

(5)单击“退出”即退出该功能

15．高亮显示：

(1)在左调色板上点所需的颜色

(2)单击该键，所取的颜色变白色，其余的变黑

16．设意匠格：

单击该键会出现意匠格,方便图像修改(注x,y放大倍数>=4)

17．铺背景组织：

(1)单击该键，出现一个对话框

(2)选择背景组织（打组织代码）

(3)点“确定”即可，再单击该键退出该功能

18．彩格：

(1) 将图案放大，点“设意匠格”，此时意匠格为黑色

(2)单击该键，可改变意匠格颜色

19．鼠标格式：

单击该键可进行四种鼠标格式的转换

20.恢复 ：

单击该键可恢复前一步的操作,再单击,再恢复......(最多五步)

21.撤销恢复： ……
